壓力式比例混合裝置的安裝裝法和結構圖
壓力式比例混合裝置的結構主要由壓力罐、膠囊、比例混合器、安全閥、排氣閥、壓力表、單向閥以及各類控制閥管道而組成的混合裝置，該裝置具有流量大、壓力范圍廣、壓力損失小的特點，在各種高、中、低倍數的泡沫滅火系統中均能夠得到廣泛的應用，按結構可以分為立式和臥式。

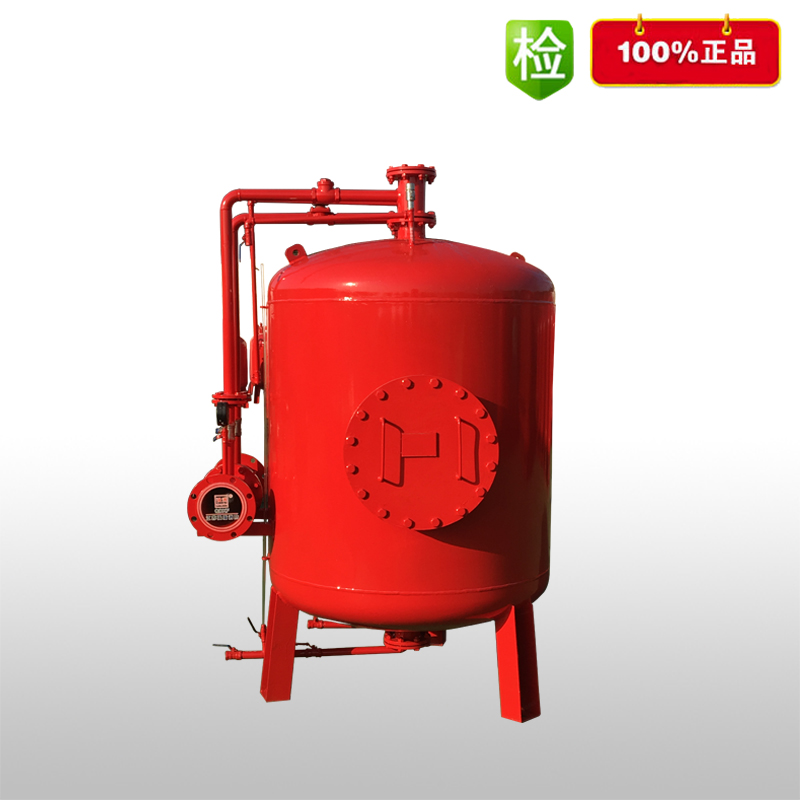

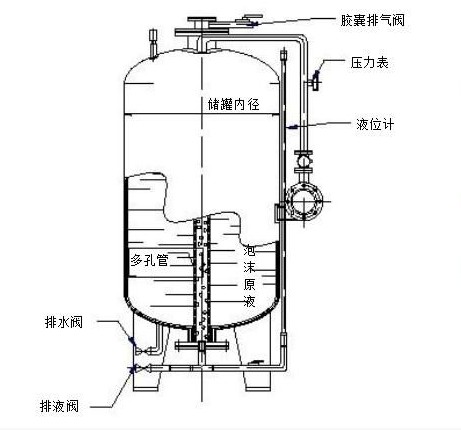

結構圖：
壓力式比例混合裝置的安裝裝法說明：
1.應按照說明書的安裝尺寸，用地腳螺栓穩固的固定在混凝土的基礎上，本裝置較好是安裝在室內。
2.進出水管按照說明書上的接口法蘭進行連接。
3.放水管的長度根據已有的建筑設施、下水道位置等現場自定。
4.安裝完畢后，應進行一次系統密封性的測試，儲液罐和管道不允許有滲透的現象，安全閥不能出現失靈的情況。
